Cartographie des ordres de production

L'objectif de la cartographie des ordres de production est de pouvoir localiser graphiquement les différentes tâches en cours d'exécution.

Sur chaque zone de localisation, un code couleur peut être mis en place pour donner une estimation du nombre de fabrications en cours, ainsi que le stade d'avancement de ces fabrications. Ces codes couleurs sont à paramétrer dans la gestion des indicateurs (GINDS) pour le domaine "P" (production).
Seuls deux indicateurs sont gérés dans la cartographie des ordres de production :
- NBOF : donne le nombre d'ordres ;
- STADE : donne l'état d'avancement des ordres (référençant le plus grand numéro de séquence d'opération d'ordre).

Sur chaque zone de localisation, un zoom peut être mis en place pour affiner les recherches et localiser de façon plus précise les différentes productions en cours.
La cartographie des ordres de production offre jusqu'à 17 niveaux de zoom. Une donnée de Cegid XRP Ultimate est rattachée à chaque niveau de zoom.

La localisation des ordres ne peut se faire qu'au travers de trois informations :
- l'établissement de l'ordre de production ;
- le dépôt, pouvant être précisé à l'en-tête et/ou aux opérations de l'ordre de production ;
- une ressource (GNRES) de type équipement référencée dans une ligne d'ordre de production.
Si un dépôt est précisé à l'opération de l'ordre de production, ce dernier sera référencé pour ce dépôt s'il est présent dans la cartographie. S'il n'est pas renseigné à l'opération, c'est le dépôt précisé à l'en-tête de l'ordre qui sera pris en compte pour l'opération de l'ordre. Cette référence permet d'incrémenter les indicateurs disponibles (nombre d'ordres et stade) sur la zone de la cartographie référençant ce dépôt.
Le même principe est fait lorsqu'une ressource de type équipement est référencée dans une ligne d'ordre de production.

Le référencement d'un ordre de production dans la cartographie se fait au travers du paramétrage des états de saisie d'opérations (GOASO). Il est donc possible de préciser pour une classe d'ordres et une catégorie d'opérations données si la référence de l'ordre de production doit être présente dans la cartographie.

Pour réaliser une représentation géographique de la production, il est nécessaire, de définir au préalable, une représentation modèle. Une fois cette représentation modèle finalisée, il est possible de créer différentes représentations à partir de ce modèle en spécifiant l'ensemble des ordres de production à comptabiliser pour qu'ils apparaissent dans la représentation géographique. Les différents indicateurs (nombre d'ordres et stade) des représentations créées seront automatiquement mis à jour au cours de la vie des ordres de production.

La définition d'une représentation modèle est une étape préalable obligatoire à la création de représentations géographiques de la production.
Pour cela, utiliser les transactions suivantes :
- les représentations (GEREP) ;
- les associations représentations-cartes (GEARC) ;
- les coordonnées (GECOO).

Les niveaux d'une représentation correspondront aux niveaux de zoom dans les représentations géographiques de la production. A chaque niveau de zoom correspond une référence à une donnée (référence à un champ d'une table). Cette donnée est définie dans l'entité de la représentation (GEREP).
Chaque entité de représentation peut être associée à une ou plusieurs images (cartes) dans les associations représentations-cartes (GEARC).
Sur chaque carte rattachée à une entité, des zones peuvent être définies. A chacune de ces zones correspond une valeur précise de l'entité (valeur du champ d'une table). Cette définition est réalisée dans la gestion des coordonnées (GECOO).

Grâce à une définition des indicateurs (GINDS) "nombre d'ordres" (NBOF) et "état d'avancement des ordres" (STADE) et à leur référencement dans certains niveaux de la représentation, il est possible de faire apparaître sur une même image (carte), les zones avec des couleurs différentes permettant d'avoir une estimation sur la valeur de l'indicateur (fourchette).

Les différents niveaux de représentation (zoom) impliquent une notion de hiérarchie dans la définition des valeurs des différentes entités. Chaque valeur des entités pouvant être identifiée grâce à 5 zones dans la définition des coordonnées (GECOO), la dernière des zones utilisée pour l'identification de la donnée devra servir pour identifier de manière unique la valeur de l'entité du niveau de zoom précédent.

Pour obtenir la représentation suivante :

- Premier niveau de représentation : référence une entreprise

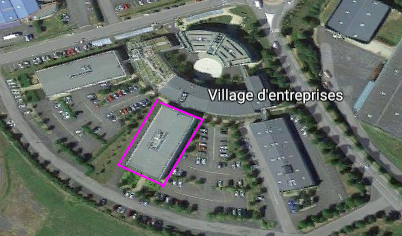

Sur cette image nommée ici "Img_entreprise", la zone encadrée référence la zone où peut être déclenchée une action de zoom. Cette action de zoom permet d'arriver sur le second niveau de représentation.

- Second niveau de représentation : référence un site de production sur deux étages.

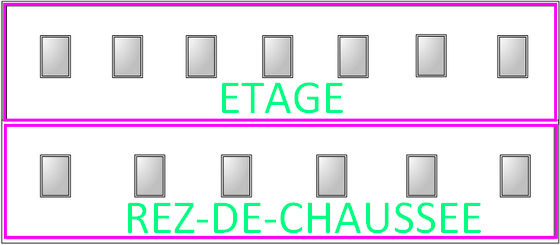

Sur cette image nommée ici "Img_site_production", les deux zones encadrées référencent les deux étages, chacun des étages pouvant déboucher sur un zoom. L'action de zoom sur une de ces deux zones permet d'arriver sur le troisième niveau de représentation.

- Troisième niveau de représentation : référence chaque étage du site de production avec sur chacun d'eux, les équipements de chaque étage.

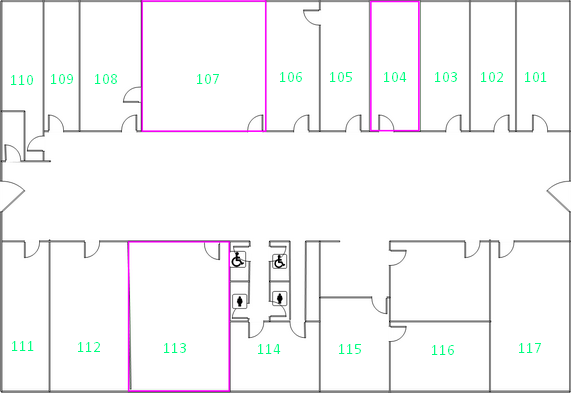

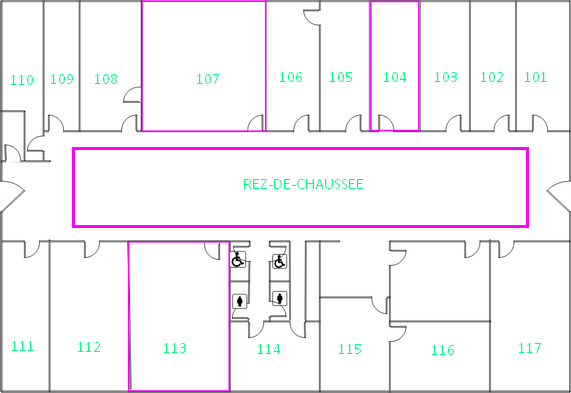

Au rez-de-chaussée, la représentation utilisant l'image nommée "Img_prod_rdc" est la suivante :

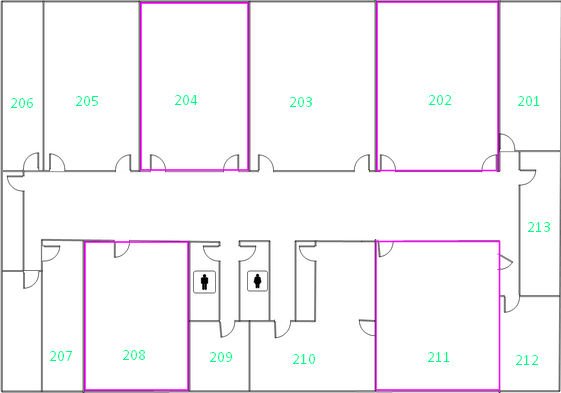

Au premier étage, la représentation utilisant l'image nommée "Img_prod_etg" est la suivante :

Sur chaque représentation, les zones encadrées indiquent un équipement particulier de l'étage du site de production de l'entreprise. A ce niveau, aucune action de zoom n'est demandée, mais les zones restent identifiables car peuvent référencer un ou plusieurs indicateurs.

Pour obtenir une telle représentation, il faut définir trois niveaux de représentation :
- le premier niveau peut être rattaché à l'entité NUMGTETS permettant de référencer l'établissement SOCIETE ;
- le second niveau peut être rattaché à l'entité NUMSGDEP permettant de référencer les dépôts REZ-DE-CHAUSSEE et ETAGE ;
- le troisième niveau peut être rattaché à l'entité NUMQMEQT permettant de référencer les équipements BUREAU104, BUREAU107, BUREAU113, BUREAU202, BUREAU204, BUREAU208, BUREAU211.

Les données de la représentation (GEREP) sont donc à définir comme suit :

Les données des associations représentations-cartes (GEARC) sont à définir comme suit :

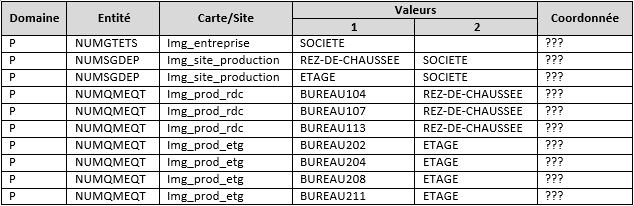

Les données des coordonnées (GECOO) sont à définir comme suit :

Cet exemple illustre qu'à chaque niveau, la définition des coordonnées doit reprendre la valeur (identifiant) de la donnée père.

Grâce à la représentation géographique de la production (COVIG) créée à partir du modèle de représentation décrit dans l'exemple ci-dessus, il sera possible, avec les indicateurs, d'estimer le nombre d'ordres en cours de production sur l'établissement SOCIETE, rattachés aux dépôts REZ-DE-CHAUSSEE et ETAGE, et utilisant les équipements BUREAU104, BUREAU107, BUREAU113, BUREAU202, BUREAU204, BUREAU208 et BUREAU211.
Toutes ces informations sont très utiles mais nécessitent que les ordres (opérations et lignes d'ordres) soient déjà rattachés à un dépôt et à un équipement. Dans certains cas, il peut être utile d'estimer le nombre d'ordres de production n'ayant aucune référence de dépôt et/ou le nombre de lignes d'ordres pas rattachées à un équipement. On peut définir pour cela une zone par image (par carte) regroupant l'ensemble des ordres de production pour lesquels l'information sur l'entité n'est pas renseignée. Cette zone doit être définie de manière particulière dans les valeurs de l'entité des coordonnées (GECOO) : la valeur 1 de l'entité doit être égale à la dernière valeur définie pour l'entité (cette dernière valeur correspondant à la valeur de l'entité père).

Si on reprend l'exemple, sur chaque étage du site de production, on peut définir une zone permettant, grâce aux indicateurs, d'estimer le nombre de lignes d'ordres affectées à un des étages, mais qui n'ont aucune référence à un équipement.

Au rez-de-chaussée, la représentation peut être la suivante :

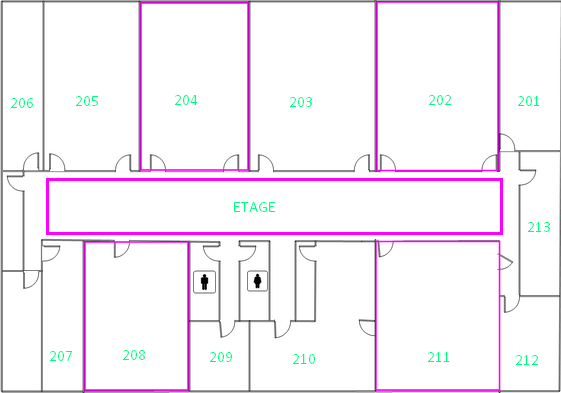

Au premier étage, la représentation peut être la suivante :

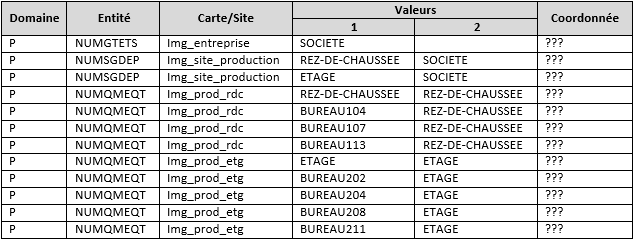

Pour arriver à un tel résultat, les données des coordonnées (GECOO) sont à définir comme suit :

La création d'une représentation visible depuis la représentation géographique de la production (COVIG) est réalisée avec le traitement de constitution de la représentation (TOVIG).
Ce traitement permet, grâce à une représentation modèle (cf. définition d'une représentation modèle), de créer une nouvelle représentation ou de réinitialiser une représentation existante.

Deux étapes sont réalisées dans cette transaction :
- la création d'une représentation à partir des seules données de la représentation modèle. A l'issue de cette création, aucun indicateur propre à chacune des zones n'est alimenté (aucune interaction avec les ordres de production) ;
- l'alimentation des indicateurs de chacune des zones de la représentation nouvellement créée, à partir de la sélection des ordres initiée à la soumission.

A l'issue du traitement, les données créées sont référencées dans la table OEWVG. Ces données sont directement utilisées dans la visualisation de la représentation géographique de la production (COVIG).
Ci-dessous, les colonnes de la table OEWVG, avec pour chacune d'elles, sa signification et la façon dont elle est renseignée.

REPOEWVG Représentation : Nom de la représentation à générer indiquée à la soumission.

REMOEWVG Représentation modèle : Nom de la représentation modèle spécifiée à la soumission. Cette représentation doit être préalablement définie dans la gestion des représentations (GEREP).

NUMOEWVG Numéro : Compteur informatique permettant une identification de chacune des données de la table OEWVG de manière unique pour une représentation donnée (colonne REPOEWVG).

NUPOEWVG Numéro précédent : Référence le numéro (colonne NUMOEWVG) de la donnée père.

NSPOEWVG Numéro supérieur précédent : Référence le numéro précédent (colonne NUPOEWVG) de la donnée père. Ce numéro permet d'identifier la donnée de niveau N-2.

NIVOEWVG Niveau : Niveau de la représentation modèle. Reprend la valeur du niveau (colonne NIVOEREP) de la représentation modèle (GEREP).

ENTOEWVG Entité : Entité de la représentation modèle. Reprend la valeur de l'entité (colonne ENTOEREP) de la représentation modèle (GEREP).

VALOEWVG Valeur : Spécifie la valeur de l'entité correspondant au niveau. Reprend la première valeur de l'entité des coordonnées (GECOO) (colonne VA1OECOO).

INTOEWVG Libellé : Intitulé long de la représentation modèle. Reprend la valeur de la colonne INTOEREP de la représentation modèle (GEREP).

LB1OEWVG Libellé 1 : Non renseigné.

LB2OEWVG Libellé 2 : Non renseigné.

LB3OEWVG Libellé 3 : Non renseigné.

LB4OEWVG Libellé 4 : Non renseigné.

LB5OEWVG Libellé 5 : Non renseigné.

TCOOEWVG Type coordonnées : Correspond au type de coordonnées de la donnée. Cette information provient de la gestion des coordonnées (GECOO) et dépend de la valeur de la colonne TCOOECOO.
Les deux valeurs gérées sont les suivantes :
- PIXELS : si le type de coordonnées défini dans GECOO a pour valeur P ;
- GPS : si le type de coordonnées a pour valeur G.

COOOEWVG Coordonnées : Ensemble d'informations permettant de définir une zone ou un point sur l'image (carte). Cette information provient de la gestion des coordonnées (GECOO) et dépend de la valeur de la colonne VALOECOO et du type de coordonnées (colonne TCOOECOO).
Pour des coordonnées de type PIXELS permettant d'identifier une zone dans l'image, la valeur de ces coordonnées correspond à celle définie dans GECOO.
Pour des coordonnées de type GPS permettant de localiser un point dans une carte, la valeur de ces coordonnées est celle définie dans GECOO, complétée par le diamètre du point que l'on souhaite afficher. Ce diamètre peut être imposé lors du lancement du traitement TOVIG par la valeur du paramètre PRM associé au traitement. Par défaut, ce diamètre est de 8 pixels.

FICOEWVG Carte : Image (carte) associée à la donnée. Cette information dépend du type de coordonnées.
Pour les coordonnées de type PIXELS, cette information est reprise des coordonnées définies dans GECOO. Le chemin d'accès à l'image est géré par l'occurrence PTHIMG du paramètre AUTQAL. La valeur de cette donnée est donc une concaténation du chemin et de la colonne FICOECOO (GECOO).
Pour les coordonnées de type GPS, la valeur est ".".

FOROEWVG Forme : Correspond à la forme de la zone dans l'image, définie pour identifier la valeur de l'entité. Cette information provient de la gestion des coordonnées (GECOO) et dépend de la valeur de la colonne FOROECOO.
Les quatre valeurs pouvant être affectées sont :
- circle : c'est la seule valeur possible dans le cas de coordonnées de type GPS ;
- rect : valeur affectée pour les coordonnées de type PIXELS et une forme égale à 2 ;
- poly : valeur affectée pour les coordonnées de type PIXELS et une forme égale à 3 ;
- ellipse : valeur affectée pour les coordonnées de type PIXELS et une forme égale à 4.

AC1OEWVG Action 1 : Indique la première action à réaliser sur un clic dans la zone de l'image correspondant à l'élément. Cette information provient du paramétrage de la représentation modèle (GEREP) pour l'entité de l'élément.
Trois valeurs possibles :
- drill : zoom au niveau inférieur quand GEREP indique D (colonne AC1OEREP). Attention : cette action est inhibée quand il n'existe pas de niveau inférieur ;
- URL : demande d'ouverture d'une URL quand GEREP a pour valeur U (colonne AC1OEREP) ;
- OUV : demande d'ouverture d'une transaction dans l'interface utilisateur quand GEREP a pour valeur O (colonne AC1OEREP).

IA1OEWVG Libellé de l'action 1 : Correspond au libellé de l'action 1 de la représentation modèle (GEREP) pour l'entité correspondant à l'élément (colonne IA1OEREP).

VA1OEWVG Valeur de l'action 1 : Correspond à la valeur de l'action 1 de la représentation modèle (GEREP) pour l'entité correspondant à l'élément (colonne VA1OEREP). Pour un zoom, la valeur correspond au numéro (colonne NUMOEWVG) de la donnée sur laquelle zoomer.

AC2OEWVG Action 2 : Idem AC1OEWVG.

IA2OEWVG Libellé de l'action 2 : Idem IACOEWVG.

VA2OEWVG Valeur de l'action 2 : Idem VA1OEWVG.

AC3OEWVG Action 3 : Idem AC1OEWVG.

IA3OEWVG Libellé de l'action 3 : Idem IACOEWVG.

VA3OEWVG Valeur de l'action 3 : Idem VA1OEWVG.

AC4OEWVG Action 4 : Idem AC1OEWVG.

IA4OEWVG Libellé de l'action 4 : Idem IACOEWVG.

VA4OEWVG Valeur de l'action 4 : Idem VA1OEWVG.

AC5OEWVG Action 5 : Idem AC1OEWVG.

IA5OEWVG Libellé de l'action 5 : Idem IACOEWVG.

VA5OEWVG Valeur de l'action 5 : Idem VA1OEWVG.

AC6OEWVG Action 6 : Idem AC1OEWVG.

IA6OEWVG Libellé de l'action 6 : Idem IACOEWVG.

VA6OEWVG Valeur de l'action 6 : Idem VA1OEWVG.

ID1OEWVG Indicateur 1 : Donne le premier indicateur rattaché à la zone de l'image correspondant à l'élément. Cette information provient du paramétrage de la représentation modèle (GEREP) pour l'entité correspondant à l'élément (colonne I01OEREP).

VI1OEWVG Valeur de l'indicateur 1 : Valeur correspondant à l'indicateur. Dans le cas de la représentation géographique de la production, les deux seules valeurs d'indicateurs pouvant être calculées sont le nombre d'ordres de production (ou de lignes d'ordres) (NBOF) et le stade des ordres (ou des lignes d'ordres) (STADE). La valeur de l'indicateur STADE correspond au plus grand numéro de séquence d'opérations d'ordres (colonne FNOQAORO) rattachées à l'élément correspondant à la zone.

ID2OEWVG Indicateur 2 : Idem ID1OEWVG.

VI2OEWVG Valeur de l'indicateur 2 : Idem VI1OEWVG.

ID3OEWVG Indicateur 3 : Idem ID1OEWVG.

VI3OEWVG Valeur de l'indicateur 3 : Idem VI1OEWVG.

ID4OEWVG Indicateur 4 : Idem ID1OEWVG.

VI4OEWVG Valeur de l'indicateur 4 : Idem VI1OEWVG.

ID5OEWVG Indicateur 5 : Idem ID1OEWVG.

VI5OEWVG Valeur de l'indicateur 5 : Idem VI1OEWVG.

ID6OEWVG Indicateur 6 : Idem ID1OEWVG.

VI6OEWVG Valeur de l'indicateur 6 : Idem VI1OEWVG.

ID7OEWVG Indicateur 7 : Idem ID1OEWVG.

VI7OEWVG Valeur de l'indicateur 7 : Idem VI1OEWVG.

ID8OEWVG Indicateur 8 : Idem ID1OEWVG.

VI8OEWVG Valeur de l'indicateur 8 : Idem VI1OEWVG.

ID9OEWVG Indicateur 9 : Idem ID1OEWVG.

VI9OEWVG Valeur de l'indicateur 9 : Idem VI1OEWVG.

ID0OEWVG Indicateur 10 : Idem ID1OEWVG.

VI0OEWVG Valeur de l'indicateur 10 : Idem VI1OEWVG.

N01OEWVG Niveau 1 : Cette colonne reprend la valeur de l'élément correspondant au niveau de départ (de niveau 1) de la représentation (colonne VALOEWVG). Quand l'élément est celui de niveau 1, cette colonne prend la même valeur que la colonne VALOEWVG.

N02OEWVG Niveau 2 : Cette colonne reprend la valeur de l'entité correspondant au niveau 2 de la représentation. Quand l'élément est celui de niveau 2, cette colonne prend la même valeur que la colonne VALOEWVG.

N03OEWVG Niveau 3 : Idem N01OEWVG, N02OEWVG.

N04OEWVG Niveau 4 : Idem N01OEWVG, N02OEWVG.

N05OEWVG Niveau 5 : Idem N01OEWVG, N02OEWVG.

N06OEWVG Niveau 6 : Idem N01OEWVG, N02OEWVG.

N07OEWVG Niveau 7 : Idem N01OEWVG, N02OEWVG.

N08OEWVG Niveau 8 : Idem N01OEWVG, N02OEWVG.

N09OEWVG Niveau 9 : Idem N01OEWVG, N02OEWVG.

N10OEWVG Niveau 10 : Idem N01OEWVG, N02OEWVG.

N11OEWVG Niveau 11 : Idem N01OEWVG, N02OEWVG.

N12OEWVG Niveau 12 : Idem N01OEWVG, N02OEWVG.

N13OEWVG Niveau 13 : Idem N01OEWVG, N02OEWVG.

N14OEWVG Niveau 14 : Idem N01OEWVG, N02OEWVG.

N15OEWVG Niveau 15 : Idem N01OEWVG, N02OEWVG.

N16OEWVG Niveau 16 : Idem N01OEWVG, N02OEWVG.

N17OEWVG Niveau 17 : Idem N01OEWVG, N02OEWVG.

N18OEWVG Niveau 18 : Référence un code de liste d'en-têtes d'ordres de production ou de lignes d'ordres. Ce code de liste est une référence à la table QALSO (colonne NUMQALSO).

N19OEWVG Niveau 19 : Référence un numéro interne d'opération d'ordre de production (NIOQAORO).
Cette information n'est renseignée que lorsque la zone de l'image correspondant à l'élément n'est référencée que sur une et une seule opération d'ordre.

N20OEWVG Niveau 20 : Référence un numéro interne d'ordre de production (NUIQAORD).
Cette information n'est renseignée que lorsque la zone de l'image correspondant à l'élément n'est référencée que sur un et un seul ordre de production.

Attention : pour la création d'une représentation, il est nécessaire de définir au préalable :
- le paramètre PRM associé au traitement de constitution de la représentation (TOVIG) qui donne le diamètre des points d'identification dans les différentes cartes pour une localisation gérée en coordonnées GPS. Si ce paramètre n'est pas précisé, le diamètre est fixé à 8 pixels ;
- l'occurrence PTHIMG du paramètre AUTQAL qui indique le chemin d'accès aux différentes images utilisées dans la représentation géographique de la production ;
- l'occurrence QATVIG du paramètre GA-QALSO qui impose une valeur dans une des colonnes de la table QALSO pour pouvoir générer automatiquement des codes de listes d'ordres. La numérotation automatique des listes d'ordres est obligatoire pour ce traitement et nécessite la création dans les numéros par entité (GNUM) d'une ligne de données pour l'entité QALSO, le champ et le type d'affectation correspondant aux données précisées dans le paramètre ci-dessus.

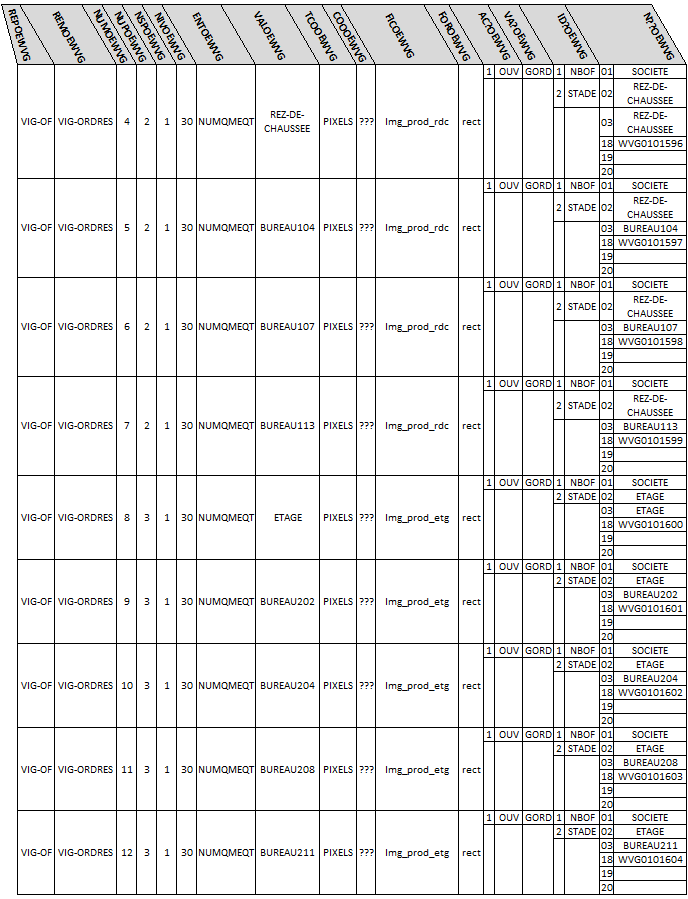

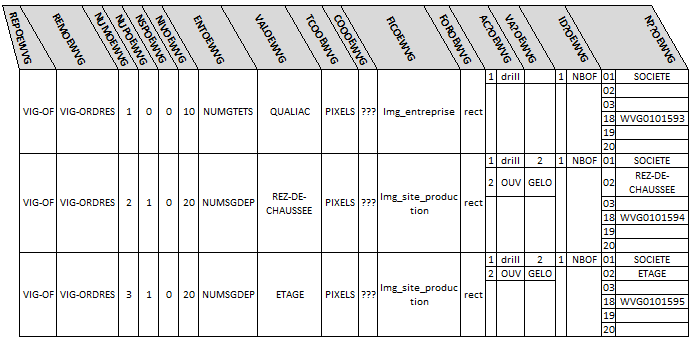

En reprenant le paramétrage de l'exemple donné dans la partie "Définition d'une représentation modèle", les données créées dans la table OEWVG à l'issue de la première étape (sans interaction avec des ordres de production) sont les suivantes :

Plusieurs choses peuvent être soulignées :
- Chaque élément créé dans la table OEWVG fait référence à une liste d'ordres de production dont le code est stocké dans la colonne N18OEWVG. A ce stade, seules les en-têtes de listes des ordres de production (GLSO) ont été créés (aucun élément n'est rattaché à ces listes). Le code des listes d'ordres de production a été calculé automatiquement ;
- Aucune valeur d'indicateur n'a pour l'instant été calculée (valeur des colonnes VI0OEWVG à VI9OEWVG) ;
- Aucune référence à un ordre ou à une opération d'ordre de production (numéro interne de l'en-tête d'ordre ou d'opération d'ordre) n'est renseignée au niveau des colonnes N20OEWVG et N19OEWVG.

La seconde étape du traitement consiste à donner une valeur aux indicateurs référencés au niveau de chacune des zones de la représentation. Cette seconde étape est décrite dans la partie "Mise à jour des données dans la cartographie".

La "mise à jour des données dans la cartographie" signifie que des valeurs sont données aux différents indicateurs référencés dans une représentation existante.
Ceci se traduit par une modification possible de la valeur des colonnes VI1OEWVG, VI2OEWVG, VI3OEWVG, VI4OEWVG, VI5OEWVG, VI6OEWVG, VI7OEWVG, VI8OEWVG, VI9OEWVG, VI0OEWVG, N19OEWVG et N20OEWVG (cf. la liste des colonnes de la table OEWVG, avec pour chacune d'elles, sa signification et son contenu dans la partie "Création d'une représentation").

La mise à jour des différentes valeurs des indicateurs est faite au travers de chaque liste d'ordres de production associée à chaque élément de la cartographie. L'étape préalable obligatoire est donc la mise à jour de ces listes. Elles ont pour intérêt de permettre la consultation et la modification de l'ensemble des ordres de production affectés à une zone.

Les données des ordres de production permettant une localisation sont :
- l'établissement de l'ordre de production (GORD) ;
- le dépôt de localisation des différentes actions à réaliser pour la fabrication (dépôt des opérations d'ordre (QAIORO) s'il est renseigné, sinon le dépôt de l'en-tête d'ordre (GORD)) ;
- la ressource de type équipement attachée à une ligne d'ordres de production (QAILOR).

Ainsi, les seules zones géographiques pouvant référencer un ordre de production sont celles dont la donnée représente directement ou indirectement un établissement, un dépôt ou un équipement. La mise à jour des données de la cartographie n'est donc gérée que pour un nombre limité de données. Ces entités sont référencées dans la représentation modèle (colonne ENTOEREP) et les représentations générées à partir de cette représentation modèle (colonne ENTOEWVG) :
- Entités se terminant par GTETS : ces entités permettent de rattacher un ordre de production à une zone de la cartographie localisée par une information propre à l'établissement ;
- Entités se terminant par SGDEP : ces entités permettent de rattacher une opération d'ordre de production à une zone de la cartographie localisée par une information propre au dépôt ;
- Entités se terminant par SGBAT : ces entités permettent de rattacher une opération d'ordre de production à une zone de la cartographie localisée par une information propre au bâtiment. Le lien entre l'opération de l'ordre et le bâtiment est fait par l'intermédiaire du dépôt dans la gestion des bâtiments (GBAT) ;
- Entités se terminant par QMEQT : ces entités permettent de rattacher une ligne d'ordre de production à une zone de la cartographie localisée par une information propre à un équipement.

Suivant l'entité traitée par la zone géographique, deux types de listes d'ordres de production peuvent être alimentées :
- liste d'en-têtes d'ordres pour les entités de la forme "xxxGTETS", "xxxSGDEP" et "xxxSGBAT" ;
- liste de lignes d'ordres pour les entités de la forme "xxxQMEQT'.

Un ordre ou une ligne d'ordre sera rattachée à la zone géographique dès lors que les données référencées dans les coordonnées de la zone (valeur de l'entité dans les coordonnées (GECOO)) correspond à :
- l'établissement de l'ordre pour les entités de la forme "xxxGTETS" ;
- le dépôt d'une des opérations d'ordres pour les entités de la forme "xxxSGDEP" et "xxxSGBAT" ;
- à l'équipement de la ligne d'ordre pour les entités de la forme "xxxQMEQT".

De plus, pour qu'une opération d'ordre puisse figurer dans la cartographie, plusieurs contraintes sont à respecter :
- l'opération d'ordre doit être rattachée à un ordre de production non clôturé (étape de l'ordre strictement inférieure à la plus petite étape de clôture d'ordre paramétrée dans les étapes par classe (GETCP)) ;
- l'état de saisie de l'opération (QAIORO) doit être paramétré pour pouvoir apparaître dans la représentation graphique (paramétrage des états de saisie d'opérations (GOASO)).

De même, une ligne d'ordre de production ne peut figurer dans une représentation que si :
- l'opération qui lui est rattachée peut y apparaître ;
- la ligne d'ordre n'est pas clôturée.

Ce lien est fait grâce à la ressource de la ligne d'ordre de production.

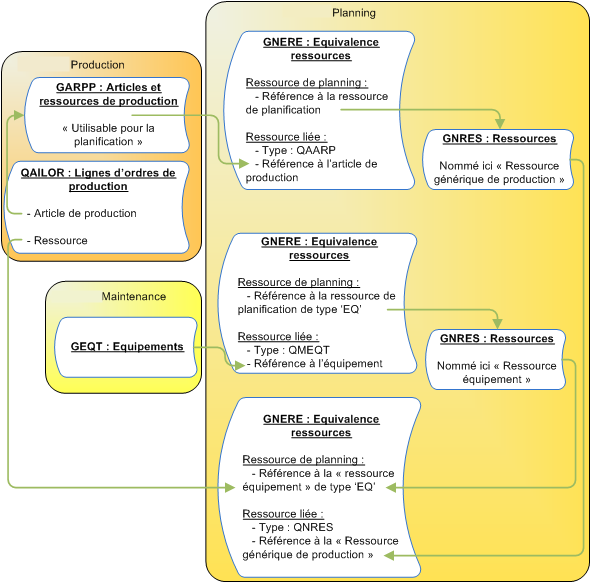

Ci-dessous, un schéma expliquant ce lien.

Dans les éléments de listes d'ordres de production (GELO) (dont le code de liste est stocké dans la colonne N18OEWVG), les ordres ou lignes d'ordres de production affectés à la zone géographique sont référencés.
Le champ "Informations" prend une valeur particulière pour chaque élément de la liste. Deux valeurs sont sauvegardées, elles sont entourées par les caractères spéciaux '^'.
La première valeur correspond au numéro interne d'opération d'ordre de production (colonne NIOQAORO).
La seconde correspond au numéro de séquence opération (colonne FNOQAORO). Pour une liste d'en-têtes d'ordres, si plusieurs opérations d'un même ordre sont référencées dans la même liste, le numéro interne de l'opération de l'ordre n'est pas noté, le numéro de séquence opération correspond au plus grand des numéros de séquence des opérations pouvant être affectées à la zone géographique pour cet ordre de production.

Par ce principe, il est possible d'alimenter les valeurs des deux indicateurs gérés pour la représentation géographique de la production :
- l'indicateur "NBOF" correspond au nombre d'éléments référencés dans la liste d'ordres rattachée à la zone géographique ;
- l'indicateur "STADE" correspond au plus grand numéro de séquence opération référencé dans la zone "Informations" des éléments de liste d'ordres.
L'indicateur "STADE" ne sera alimenté que si la liste d'ordres référence au moins un ordre ou une ligne d'ordre de production.

La colonne N20OEWVG est alimentée avec un numéro interne d'ordre de production (colonne NUIQAORD) si tous les éléments de la liste d'ordres rattachée à la zone géographique font référence à un et un seul ordre de production.
La colonne N20OEWVG est alimentée avec un numéro interne d'opération d'ordre de production (colonne NIOQAORO) si tous les éléments de la liste d'ordres rattachée à la zone géographique font référence à une et une seule opération d'ordre de production.

La mise à jour des informations ci-dessus peut être réalisée de deux manières différentes :
- dès la création de la représentation par le traitement de constitution de la représentation (TOVIG). Les ordres à sélectionner sont identifiés à la soumission ;
- au cours de la vie d'un ordre, sur l'ensemble des actions (création, modification ou suppression) pouvant influencer sa localisation. Cette mise à jour de la cartographie n'est possible que si l'occurrence MAJVIG du paramètre AUTQAL autorise une mise à jour en interactif pour l'établissement de l'ordre.

Les informations gérées pouvant avoir une influence sur la cartographie sont les suivantes :

1) Dans le paramétrage des états de saisie d'opérations (GOASO) :
- la valeur de l'état (colonne ETAQAASO) : seuls les états de saisie d'opérations dont l'état est "Actif" sont pris en compte ;
- la valeur de la "Représentation graphique" (colonne EX1QAASO) : seuls les états de saisie d'opérations paramétrés comme devant apparaître dans la représentation graphique pourront être référencés dans la cartographie.

2) Dans les ordres de production (GORD) :
- la valeur de l'étape (colonne EOPQAORD) permet de savoir si l'ordre est clôturé ou non. Seuls les ordres non clôturés pourront apparaître dans la cartographie ;
- la valeur du dépôt (colonne PR0QAORD) permet de préciser le dépôt d'affectation de la fabrication.

3) Dans les opérations des ordres de production (QAIORO) :
- la valeur de l'état de saisie (colonne ASOQAORO) détermine si l'opération doit apparaître dans la cartographie (suivant le paramétrage défini dans les états de saisie d'opérations (GOASO)) ;
- la valeur du dépôt (colonne PR0QAORO) permet de préciser le dépôt d'affectation de l'opération dans la fabrication. Si ce dépôt n'est pas renseigné, c'est celui précisé dans l'en-tête d'ordre de production qui sera pris en compte.

4) Dans les lignes d'ordres de production (QAILOR) :
- la valeur de l'état du stock (colonne STKQALOR) permet de savoir si la ligne d'ordre de production est clôturée ou non. Seules les lignes d'ordres non clôturées pourront apparaître dans la cartographie ;
- la valeur de la ressource (colonne PR0QALOR) permet de préciser la ressource équipement (donc l'équipement) sur lequel la ligne d'ordre de production est rattachée à la cartographie.
