Cette consultation permet de visualiser graphiquement une représentation géographique de la production.
Au préalable, il est nécessaire de mettre en forme les données grâce au traitement de constitution de la représentation (TOVIG).
Cette visualisation s'effectue en précisant le code de la représentation à afficher. Ce code peut être imposé par la valeur du paramètre PRM associé au mnémonique. Si c'est le cas, cette représentation apparaîtra dès l'ouverture de la transaction.
Sélection
Représentation
Code de la représentation à afficher.
Niveau
Ne rien préciser.
Données visualisées
Les données visualisées sont celles créées dans la table OEWVG par le traitement de constitution de la représentation (TOVIG).
Pour plus de détails, voir la cartographie des ordres de production.
Représentation graphique
Pour visualiser les indicateurs, il est nécessaire de faire une personnalisation de la transaction en indiquant la représentation modèle utilisée.

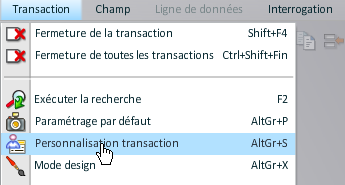

1) Ouvrir la personnalisation de la transaction
2) Cliquer sur graphique

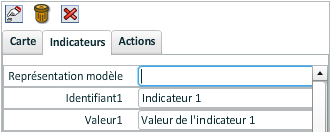

3) Choisir l'onglet "Indicateurs", puis renseigner le champ "Représentation modèle".
4) Sauvegarder la personnalisation
Paramètres associés au mnémonique (voir aussi : Principe de l'association)
PRM
La valeur de ce paramètre indique la représentation que l'on souhaite afficher automatiquement.
