L'objectif de cette transaction est de pouvoir visualiser les formules sous forme graphique. Il est donc possible de voir facilement les articles composés et/ou les composants, ainsi que les KT pour la réalisation d'une action sur un article ou ressource de production, en fonction d'une quantité initiale (de fabrication, de contrôle, etc.).
Sélection
Article
Spécifie l'article ou ressource de production (GARPP) constitué :
- du code article ;
- de la catégorie ;
- de la filière ;
- du site.
Cet article de production doit apparaître dans une formule, en tant qu'article ou ressource composé (si recherche vers le bas) et/ou composant (si recherche vers le haut).
Sens
Il s'agit du sens de lecture de la nomenclature.
- Haut : la lecture de la nomenclature est faite en remontant, pour retrouver tous les articles ou ressources de production utilisant l'article ou la ressource affichée ;
- Bas : la lecture de la nomenclature est faite en descendant, pour retrouver tous les articles ou ressources de production utiles à l'article ou la ressource affichée.
Chemin
Spécifie le chemin de la formule, nomenclature et gamme (GFNG).
Date de validité
Précise la date à laquelle les nomenclatures doivent être valides.
Etablissement
Informations complémentaires
Informations complémentaires de la formule affichée.
Prise en compte validité lignes
Cette option permet de ne sélectionner que les lignes de formules valides à la date de validité demandée.
Quantité
Permet de spécifier la quantité initiale (de fabrication, de contrôle, etc.) de l'article ou ressource de production de la formule, afin de pouvoir calculer les KT d'articles et ressources qui le composent. Cette quantité n'est donc utile que lorsqu'une descente de la nomenclature est demandée.
Chemin
Permet de prendre en compte des formules utilisant les chemins "secondaires" paramétrés pour le chemin (GCHM) de la formule.
- Besoin : prise en compte des formules utilisant les chemins dont le chemin de calcul des besoins (GCHM) correspond à celui spécifié dans la sélection précédente ;
- Formule : seul le chemin de la formule est pris en compte ;
- Ordre : prise en compte des formules utilisant les chemins dont le chemin de génération d'ordres (GCHM) correspond à celui spécifié dans la sélection précédente ;
- Valorisation : prise en compte des formules utilisant les chemins dont le chemin de valorisation (GCHM) correspond à celui spécifié dans la sélection précédente.
Niveau
Permet de paramétrer le niveau maximum de descente ou de montée des nomenclatures.
Données visualisées

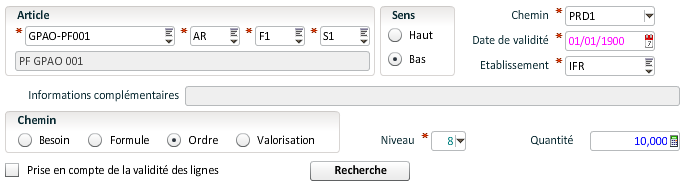

1/ Exemple de sélection
Cet exemple permet de visualiser toutes les compositions d'articles de production multi-niveaux (le niveau maximum étant le niveau 8) figurant sur les formules dont le point de départ est la formule de l'article de production "GPAO-PF001 AR F1 S1" valide au 01/01/1900, sur le chemin "PRD1", ainsi que les formules "complémentaires" permettant la génération d'ordres.
La lecture des nomenclatures est faite vers le bas pour pouvoir visualiser tous les articles ou ressources de production entrant dans la composition de l'article "GPAO-PF001 AR F1 S1".
2/ Nomenclature
La composition des articles et ressources de production est faite au travers des gestions des nomenclatures (formules, nomenclatures gammes (GFNG), opérations des formules (QAIFNO) et lignes de formules (QAIFNL)).
Toutes les informations nécessaires à l'affichage de la composition sous forme d'arbre doivent donc être saisies dans la partie bloc de sélection.
Dans la composition des nomenclatures, suivant la valeur du paramètre PR1 associé au mnémonique, on peut voir apparaître :
- le code article, la catégorie, la filière et le site de l'article de production (valeur ARP du paramètre) ;
- le code article de l'article de production (valeur NUM du paramètre).
De plus, suivant la valeur du paramètre PR2 associé au mnémonique, on peut voir apparaître :
- l'intitulé réduit de l'article de production (valeur INR du paramètre) ;
- l'intitulé complet de l'article de production (valeur INT du paramètre).
Suivant le sens de lecture de la nomenclature, sont visualisés :
- l'ensemble des articles composant au niveau "n", rattachés à l'article composé affiché au niveau "n-1" si le sens de lecture de la nomenclature est "Bas" ;
- l'ensemble des articles composés au niveau "n", utilisant l'article composant affiché au niveau "n-1", si le sens de lecture de la nomenclature est "Haut".
Pour pouvoir afficher cet arbre, il faut cliquer sur le bouton "Rechercher".
Depuis l'arborescence de composition des nomenclatures, on peut accéder à deux gestions :
- les formules, nomenclatures et gammes (GFNG) ;
- les lignes des formules (QAIFNL).
L'accès à ces gestions peut être restreint :
- la gestion des formules, nomenclatures et gammes (GFNG) n'est pas accessible lorsque aucun article composant n'est rattaché à l'article de production sélectionné ;
- la gestion des lignes des formules (QAIFNL) n'est pas accessible lorsque aucun article composé n'est rattaché à l'article de production sélectionné.
Attention : l'affichage des articles composés et composants dépend du choix du sens de lecture de la nomenclature.

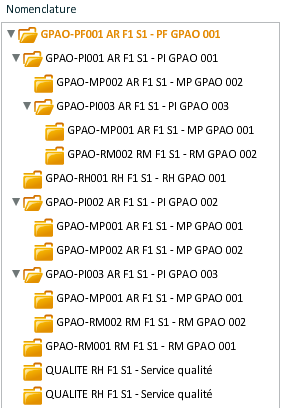

En reprenant l'exemple :
En partant de la formule spécifiée dans la partie sélection, il est donc possible de visualiser l'ensemble des articles composants (sens "Bas") utile lors de la génération d'ordres.
3/ Liste d'articles ou ressources de production
La liste des articles et ressources de production composant ou composé (suivant le sens de lecture de la nomenclature) dépend de la position du curseur dans l'arborescence de la nomenclature.
L'affichage de cette liste se fait automatiquement lorsque l'on a sélectionné un article de production précis de la nomenclature.
Cette liste fait apparaître :
- le chemin propre au lien article composé/article composant. Ce chemin permet de distinguer les articles de production issus de la formule initiale, et ceux issus de formules "secondaires" propres au calcul des besoins, à la génération d'ordres ou à la valorisation ;
- l'intitulé réduit de l'article ;
- le type de l'article de production ;
- le KT, qui dépend directement de la quantité spécifiée au niveau de la sélection. Ce KT n'est calculé que lors de la descente d'une nomenclature (sens "Bas") ;
- l'unité de l'article de production ;
- la fourchette de tolérances de la ligne d'ordre d'où est issu l'article. Ces tolérances ne sont affichées que pour une lecture de la nomenclature vers le "Bas".

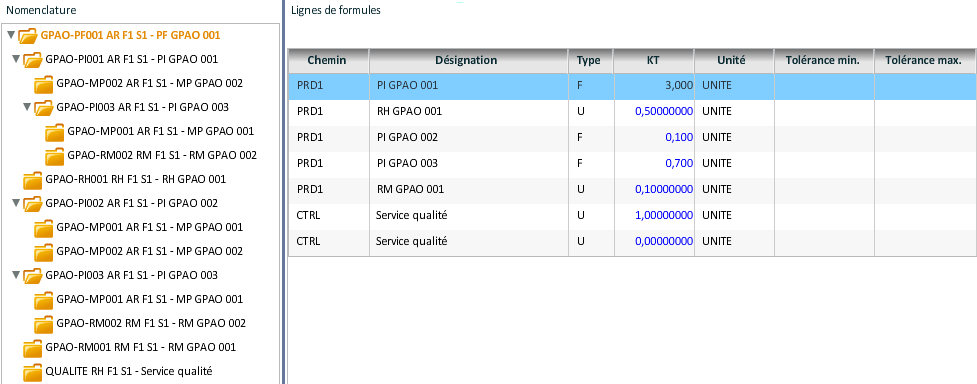

En reprenant l'exemple :
Lors de la génération d'un ordre pour 10 articles "GPAO-PF001 AR F1 S1", il va falloir :
- 3 UNITE de PI GPAO 001 ;
- 0,5 UNITE de RH GPAO 001 ;
- 0,1 UNITE de PI GPAO 002 ;
- 0,7 UNITE de PI GPAO 003 ;
- 0,1 UNITE de RM GPAO 001.
De plus, un ordre complémentaire sera généré sur le chemin CTRL et utilisera :
- 1 UNITE de Service qualité ;
- 0 UNITE de Service qualité.
