Le but de cette transaction est de définir les coordonnées des différentes formes graphiques rattachées à une carte ou une image.
Données
Domaine
Entité
Indique l'entité pour laquelle les coordonnées sont définies.
Les valeurs possibles sont celles associées aux paramètres :
- ENTOECOO pour les occurrences concernant des champs ou des paramètres ;
- EN2OECOO pour les occurrences concernant des rubriques.
Valeur entité
Indique la valeur de l'entité pour laquelle les coordonnées sont définies.
L'intitulé des champs est alimenté selon la définition de l'entité (ENTOECOO, EN2OECOO).
Exemple :

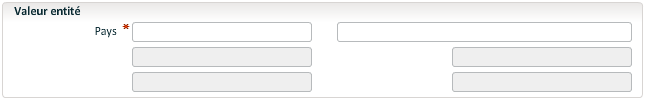

Pour l'entité PAYOETIA, l'affichage sera le suivant car le texte est "numoepay|numoetia;tieoetia".

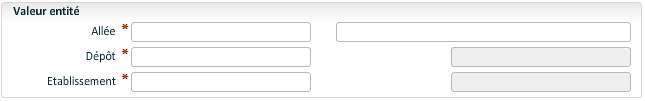

Pour l'entité ALLSGDEM, l'affichage sera le suivant car le texte est "allsgdem;depsgdem;etssgdem|numsgdem".
Rappel : les colonnes avant le caractère "|" servent pour l'unicité des données. Les différentes valeurs après le caractère "|", servent pour la sélection des lignes de données lors du traitement d'extraction (TICOO).
Carte/Site
Si le type de coordonnées est "Pixels", cette information indique le nom de l'image.
Si le type de coordonnées est "GPS", cette information doit être renseignée avec la valeur ".". La géolocalisation est effectuée via la cartographie "OpenStreetMap".
Coordonnées
Type de coordonnées
Indique s'il s'agit de coordonnées exprimées en "Pixels" ou pour "GPS".
Forme
Indique la forme dessinée.
Valeur
Indique les coordonnées de la forme à dessiner.
